Waveshare RP2350A USB Mini , Carte de Développement RP2350A 150 MHz

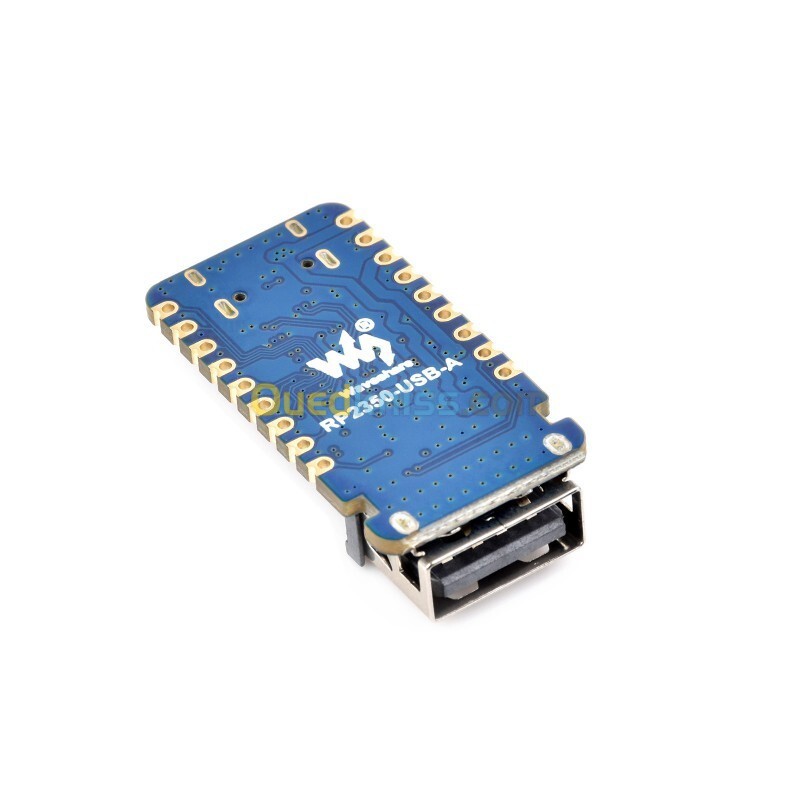

La Waveshare RP2350A USB Mini (RP2350-USB-A) est une carte de développement ultra-compacte basée sur le microcontrôleur Raspberry Pi RP2350A. Elle combine une architecture double cœur et double architecture, une connectique USB pratique et de nombreuses interfaces GPIO dans un format miniature. Elle convient particulièrement aux projets embarqués, à l'IoT, à l'automatisation, aux périphériques USB et aux applications nécessitant une carte de développement compacte. Caractéristiques techniques du RP2350A USB Mini Microcontrôleur : Raspberry Pi RP2350A Architecture : double cœur et double architecture Cœurs : 2 × Arm Cortex-M33 et 2 × Hazard3 RISC-V Fréquence maximale : jusqu'à 150 MHz SRAM : 520 Ko Mémoire Flash : 2 Mo NOR Flash GPIO : 15 broches multifonctions ADC : 4 × ADC 12 bits SPI : 2 interfaces I²C : 2 interfaces UART : 2 interfaces PWM : 14 canaux contrôlables PIO : 12 machines d'état PIO programmables USB : USB 1.1 avec prise en charge Host et Device Connecteur de programmation : USB Type-C Port USB supplémentaire : USB Type-A via PIO LED : WS2812 RGB intégrée Boutons : BOOT et RESET Programmation : USB Mass Storage avec chargement direct de fichiers UF2 Langages / environnements : C/C++ et Arduino IDE Format : module à pastilles castellated, adapté à l'intégration directe sur une carte électronique. Une architecture double cœur et double architecture L'un des principaux avantages du RP2350A est son architecture particulière. La puce intègre deux cœurs Arm Cortex-M33 ainsi que deux cœurs Hazard3 RISC-V, avec une fréquence pouvant atteindre 150 MHz. Cette conception offre une grande flexibilité pour les projets nécessitant des performances élevées dans un format compact. Connectivité USB pratique La carte dispose d'un port USB Type-C destiné notamment à la programmation et à la communication USB. Elle intègre également un connecteur USB Type-A pouvant fonctionner comme périphérique ou hôte USB grâce aux capacités PIO du RP2350A. Cela permet de réaliser différents projets USB sans ajouter nécessairement un contrôleur externe. 15 GPIO multifonctions Waveshare RP2350A USB Mini Les 15 GPIO peuvent être configurés pour différentes fonctions selon les besoins du projet. La carte propose notamment : SPI I²C UART ADC 12 bits PWM GPIO numériques PIO programmable Cette polyvalence permet de connecter des capteurs, écrans, moteurs, modules de communication et autres périphériques électroniques. Applications La Waveshare RP2350A USB Mini peut être utilisée dans de nombreux projets : Projets USB Grâce à ses interfaces USB et à la possibilité d'utiliser le PIO pour gérer des périphériques USB, elle convient aux projets nécessitant une communication avec un ordinateur ou des périphériques USB. Projets embarqués Son faible encombrement et ses 15 GPIO multifonctions permettent de l'intégrer dans des systèmes électroniques personnalisés. Automatisation et contrôle Les sorties PWM, interfaces SPI/I²C et entrées ADC permettent de contrôler et surveiller différents composants électroniques. Prototypage La compatibilité avec Arduino IDE et le support de C/C++ facilitent le développement et les essais de prototypes. Format compact et intégration Waveshare RP2350A USB Mini La carte utilise un format castellated, ce qui permet de la souder directement sur une carte mère ou un PCB personnalisé. Elle est donc particulièrement intéressante pour les projets où l'espace disponible est limité. Programmation facile La programmation peut être effectuée via USB avec un système de stockage de masse : la carte peut être placée en mode téléchargement à l'aide du bouton BOOT, puis le firmware peut être transféré sous forme de fichier UF2. La carte prend également en charge Arduino IDE, ce qui la rend accessible aussi bien aux débutants qu'aux développeurs expérimentés. Pourquoi choisir la Waveshare RP2350A USB Mini ? Cette carte constitue une solution intéressante pour les développeurs qui recherchent : Une carte très compacte Un microcontrôleur RP2350A performant Une architecture double cœur / double architecture Jusqu'à 150 MHz 520 Ko de SRAM 2 Mo de Flash USB Type-C USB Type-A via PIO 15 GPIO multifonctions Compatibilité Arduino IDE Une intégration directe sur PCB grâce aux broches castellated Ressources officielles Pour consulter le schéma, le brochage, les fichiers de conception et les exemples de programmation, consultez la documentation officielle Waveshare du RP2350-USB-A. Pour découvrir d'autres cartes de développement disponibles sur notre boutique, consultez également notre catégorie des cartes de développement.
